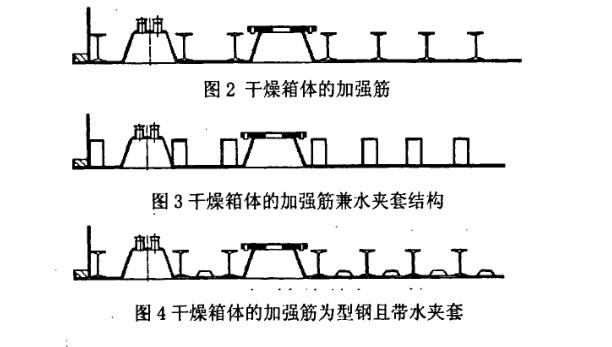

1)箱體的加強：由于箱體在蒸汽滅菌時受到0．132MPa以上的正壓，而在凍干過程中則要受到接近加．1MPa的負壓，所以為保證箱體的強度和剛度，必需考慮對箱體進行加強。對于圓筒形的箱體，其本身受力情況好、受載能力強，一般不需額外加強，但是由于圓筒在受正壓和負壓時簡體的受力情況不同，所以對圓筒形的簡體還必須考慮負壓下的剛度情況，避免出現失穩現象。對于方形箱體，其本身相當于一個矩形容器，受力情況較差，各面由于受到較大彎矩容易產生變形，所以對其各個側面進行加強是非常必要的，目前比較常用的加強方式有型鋼加強和U形水夾套加強兩種，如圖2、圖3所示。
圖2所示的為型鋼加強，圖中所示為工字鋼加強，也可采槽鋼或扁鋼，此種加強方式所
用材料一般為普通的碳鋼，成本較低，制作方便，結構簡單，目前國內廠商生產的機器多用此種結構，此種加強方式的缺點是所用的加強筋材料容易產生腐蝕，長期使用后加強的強度會減弱，現在的解決方法是在加強外刷防銹漆以減緩加強筋腐蝕速度。圖3所示為的為U形水夾套加強，其結構一般由304不銹鋼板彎制而成，此種結構的加強筋由于所用材料為不銹鋼，不會產生腐蝕，所以其加強筋不但可起加強作用，而且可做為箱體冷卻用的水夾套使用，但是由于此種加強筋的材料全部采用不銹鋼，成本昂貴，目前在國內市場應用還較少。
2)箱體的冷卻：帶SIP的機器由于其滅菌后箱壁的溫度非常高，若讓其自然冷卻的話，要花非常長的時間，所以為節省蒸汽滅菌后到裝料所需的等待時間，給箱體加冷卻裝置是非常必要的。箱體的冷卻一般有全夾套和局部夾套兩種方法，雖然全夾套結構冷卻效果好，速度快，但是由于矩形容器各面都布有加強筋且有各種接管，制作麻煩，成本也較高，在方形凍干箱體上應用較少，而且不銹鋼的傳熱效果較好，局部夾套冷卻已經完全能夠滿足要求，所以目前凍干機的方形干燥箱上主要采局部夾套結構，其中最常見的有圖3、圖4兩種方式。
圖3結構在上面已經介紹過，其優點是可同時起到加強和冷卻水夾套兩種作用，而且其內部面積大，在箱體上布置的范圍也人，冷卻效果較好。圖4所示結構為在圖2所示的加強結構的基礎上，在各加強筋之間布置水夾套，此種水夾套由于其本身不需起加強作用，所以高度可以降低．并且可做成梯形結構．http://www.hphzs.com
