頻率信號與相位信號的采集
2014-5-27 來源：正航儀器 作者：正航網絡 閱讀：次
數字式傳感器輸出頻率信號，另有一些傳感器輸出相差信號或脈沖信號，這些信號容易直接輸入微機，而不要復雜的接口電路。為了提高傳輸抗干擾能力，還常常通過V/F技術將模擬電壓信號轉換為頻率信號輸入微機，同樣可達到AFI)轉換的目的。
—、AFD轉換器比較有以下幾個特點：
1、因為輸出的是串行信號，便于隔離和遠傳；

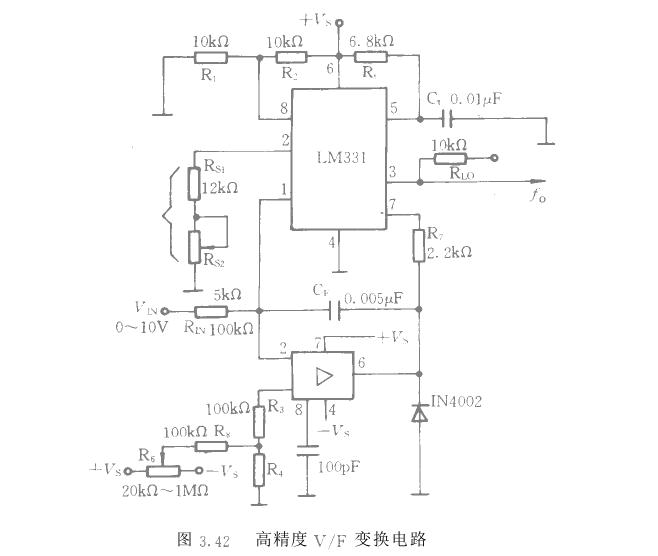

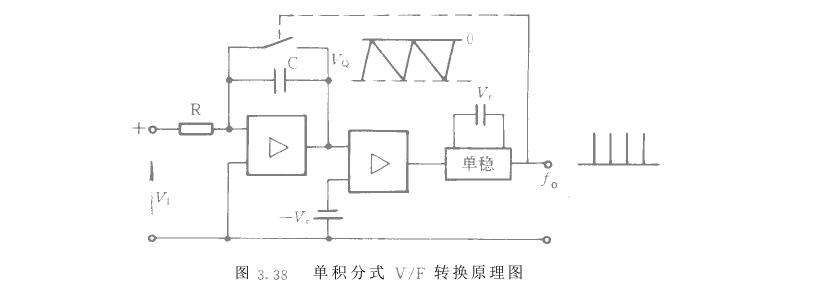

2、利用微機的特點，可使采集接口簡化，編程方便。因此，V/F轉換器常用于微機化儀器儀表。大型軌道電子衡器就是典型例子。v/F轉換器基本上由積分電路和比較電路組成。圖3.38所示的為單積分式的結構原理圖。
二、頻率信號的采集方式與接口
利用微機的定時器/計數器或高速輸入部件H5I，對頻率信號進行定時計數，或測定觸發要提高分辨率則要加長定時時間，即采樣周期，顯然這樣會降低采樣速度。由T＝1f/可知，通過測定頻率信號周期來確定頻率的方式可大大提高采樣速度，在信號頻率比較低的時候尤其如此。測周期時用頻率信號的脈沖邊沿作為起止控制信號，用其它高頻時鐘信號作為計數信號，可將周期時間轉換成計數數值。
以上兩種方式不能在被測頻率信號的整個頻率范圍內獲得同樣的分辨率和精度宜先粗略判別頻率范圍，根據頻率高低再選擇上述方式之一進行最后的頻率測量。（本文由正航儀器編纂）http://www.hphzs.com
