釋放閥的檢修技術參數
2015-4-24 來源： 作者：正航儀器 閱讀：次
釋放閥的檢修技術參數
釋壓閥型號中字母表示的意義
1.1 Y“壓力,,
1.2 S“釋放”
1.3 F“閥”
1.4 4表示“設計”序號
1.5 分子開啟“壓力”
1.6 分母
a、 噴油有效“口徑”
b、 帶信號開關的標出“K”
c、 帶機械信號的標出“J”
d、 兩者都帶的標出“KJ”

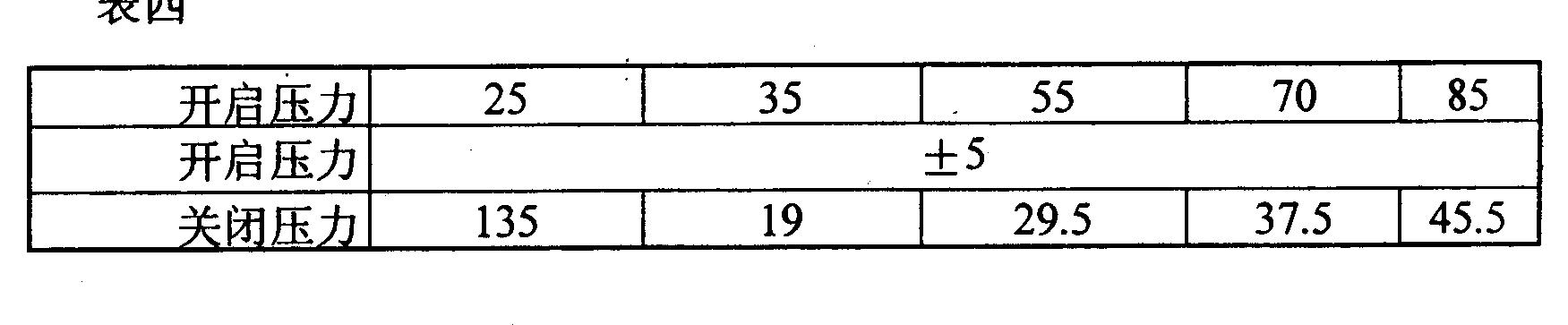

2數據:見表四、五、六表四
工作原理
1釋壓閥是電力變壓器的安全保護裝置,電力變壓器通常是以充以兼作絕緣和冷卻的液體〈變壓器油〉。當變壓器內部出現故障或者發生短路時,電弧能使油立刻汽化,十分迅速地形成氣體壓力,使油箱內壓力急劇上升,當壓力達到壓力釋放閥的開啟壓力時,壓力釋放閥能在2ms內聲速開啟,將油箱內的壓力釋放出來,防止油箱破裂。
2釋壓閥動作的同時將指示桿頂出罩外,以顯示事故,如該釋壓閥帶信號開關,則開關機構的動合觸點閉合接通跳閘裝置。當油箱內壓力降到關閉壓力時,釋壓閥能迅速關閉,防止變壓器油外滲。
